GB/T 3956、GB/T 12706.1、GB/T 19666

一、 产品描述

合用于0.6/1kV及以下聚氯乙烯绝缘、无卤低烟聚烯烃绝缘和交联聚乙烯绝缘电力电缆，合用于室内、隧路、电缆沟内或直埋地下
。

二、重要参考尺度

• GB/T 3956-2008      电缆的导体

• GB/T 12706.1-2008   额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆

• GB/T 19666-2005     阻燃和耐火电线电缆公例

三、使用个性

1、额定电压U0/U为0.6/1kV
。

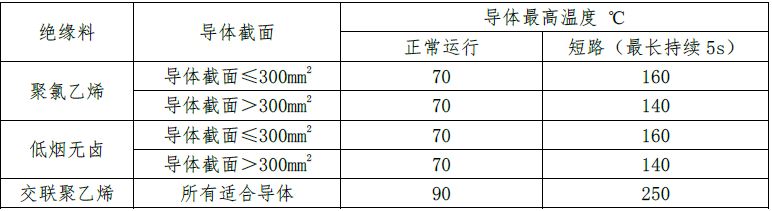

2、电缆导体允许的最高温度：

3、电缆装置的最低温度:0℃
。

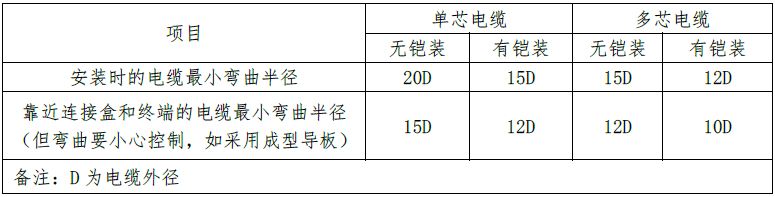

4、电缆最幼弯曲半径：

5、电缆的敷设方式：

• 非铠装电缆合用于室内、隧路、电缆沟内，

• 铠装电缆合用于室内、隧路、电缆沟内或直埋地下
  。

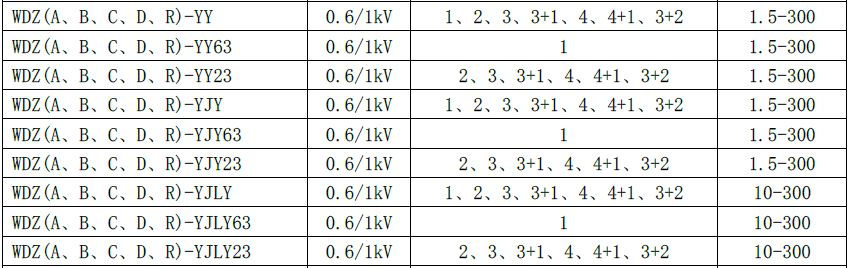

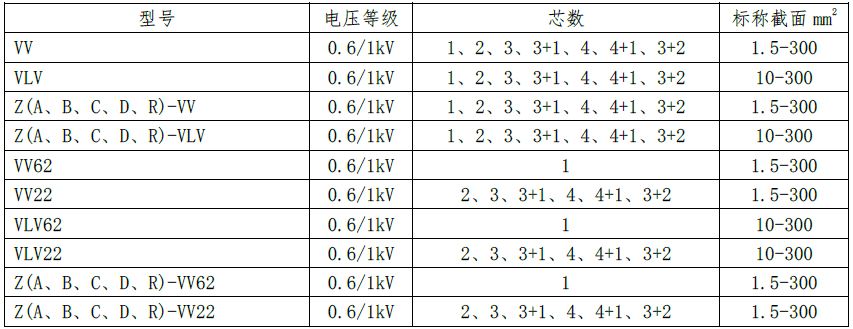

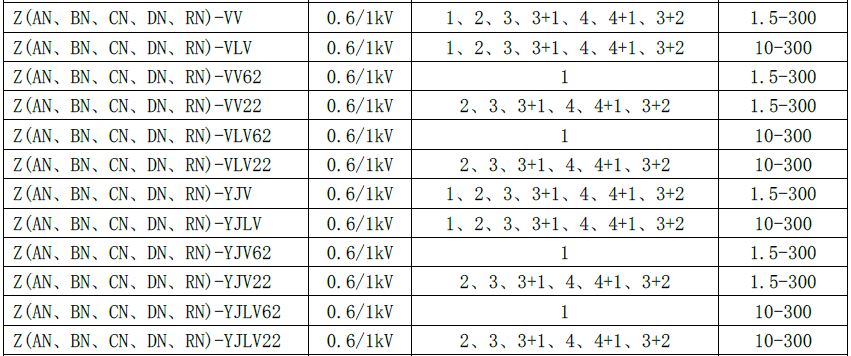

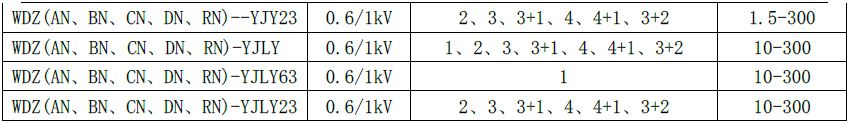

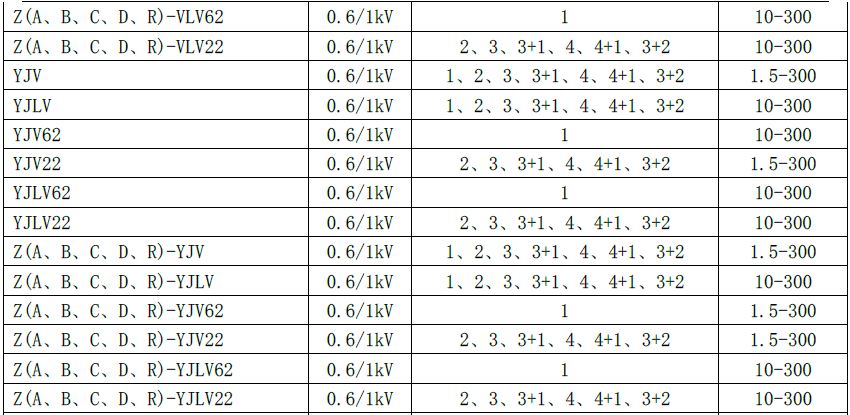

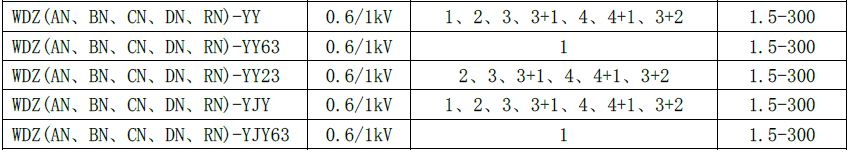

四、电缆规格

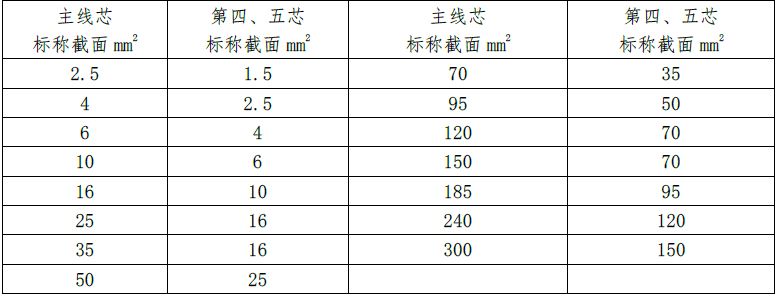

不等截面中第四、五芯的截面规格

五、技术参数

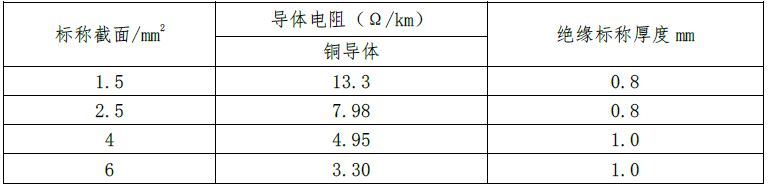

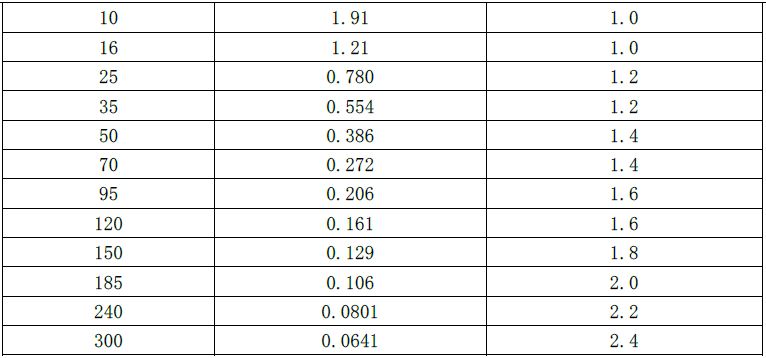

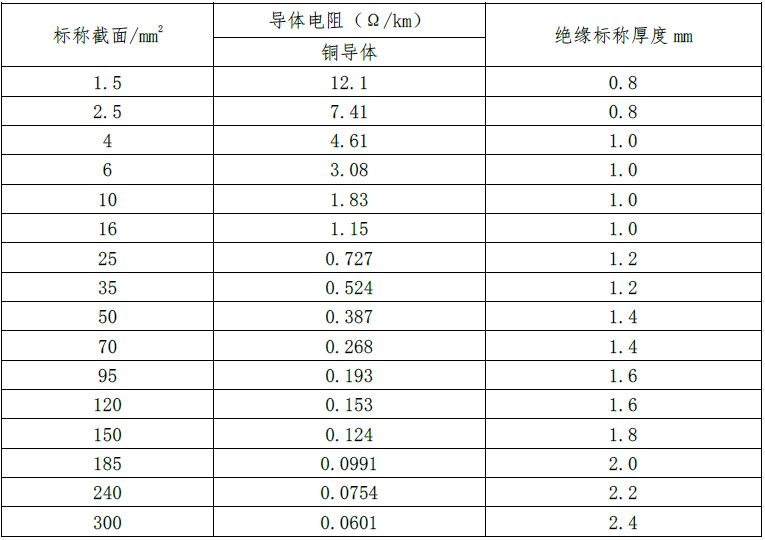

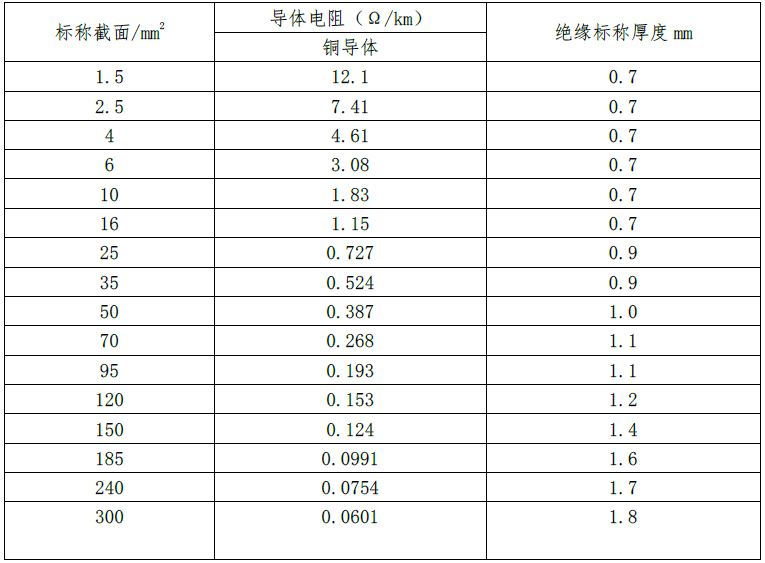

1. 聚氯乙烯绝缘、低烟无卤绝缘电力电缆导体电阻、标称厚度

2. 聚氯乙烯绝缘、低烟无卤绝缘电力电缆导体电阻、标称厚度

3. 交联聚乙烯绝缘电力电缆导体电阻、标称厚度

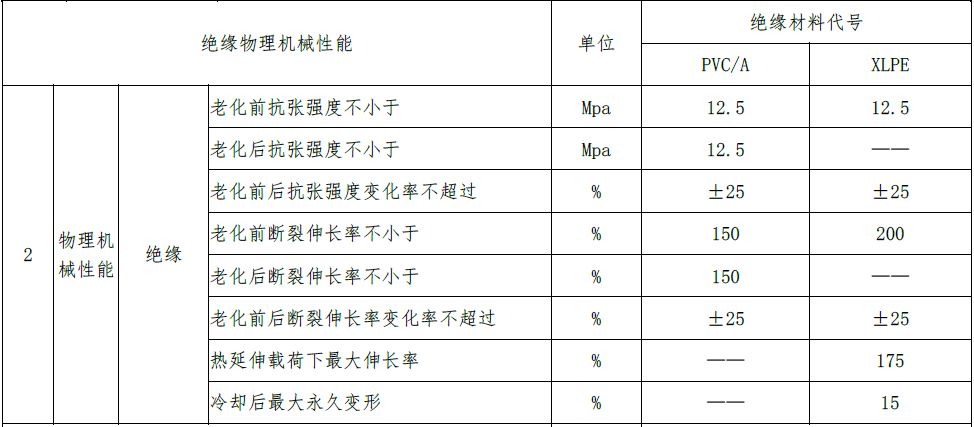

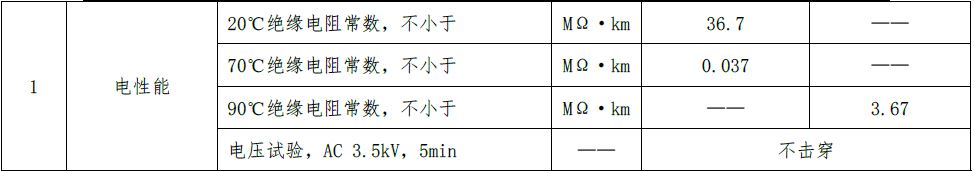

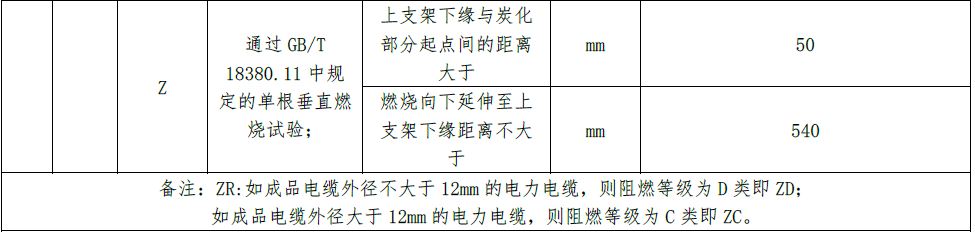

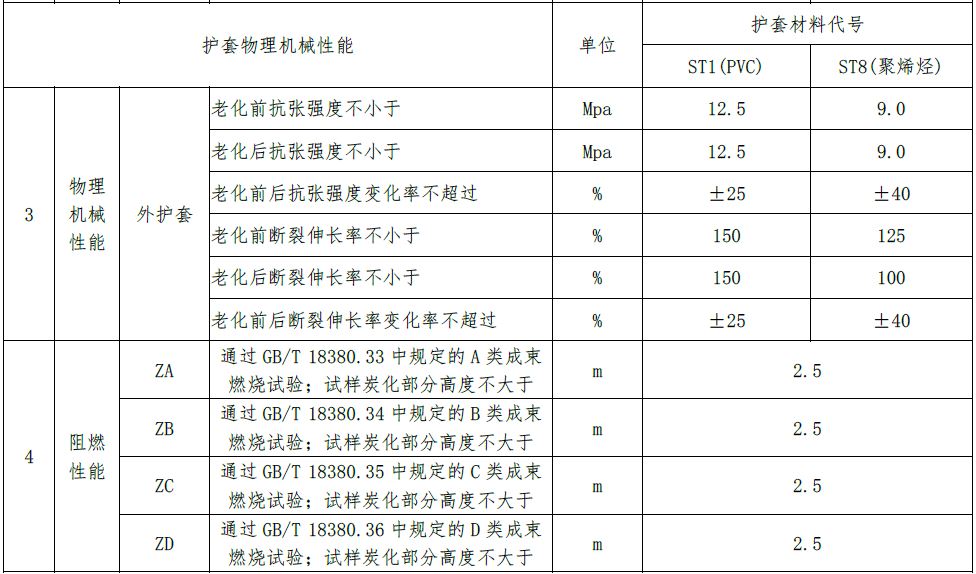

4. 低压电缆技术参数

5. 成缆

电力电缆绝缘线芯选取色彩鉴别，并切合下述划定并按顺使仉分列成缆：

——2芯电缆：红、蓝；

——3芯电缆：黄、绿、红；

——4芯电缆：黄、绿、红、蓝；

——5芯电缆：由供需双方协商确定；（通常为黄、绿、红、蓝、黑，也可凭据客户需要提供）

注①：聚氯乙烯绝缘电缆的绝缘线芯通常选取着色绝缘料
。

注②：不易着色的绝缘线芯允许选取标志纱或标志色带
。

6. 内衬层

内衬层能够挤包或绕包
。

除五芯以上电缆表，圆形绝缘线芯电缆只有在绝缘线芯间的间隙被密实填充时，才可选取绕包内衬层
。

挤包内衬层前允许选取相宜的带子扎紧
。

7. 铠装

金属带铠装螺旋绕包两层，使表层金属带的中线大体在内层金属带间隙上方，包带间隙不大于金属带宽度的50%
。

8. 护套标称厚度

无铠装的电缆和护套不直接包覆在铠装、金属屏蔽或同心导体上的电缆，其单芯电缆护套的标称厚度不幼于1.4mm，多芯电缆护套的标称厚度不幼于1.8mm
。

若无其它划定，挤包护套标称厚度值T3（以mm计）应按下列公式推算：

T3=0.035D+1.0

式中：

D—挤包护套前电缆的如果直径，单元为毫米（mm）
