项目布景

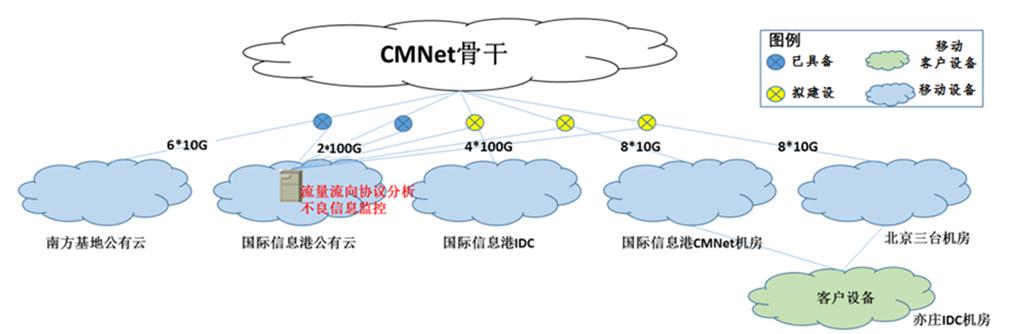

为了实现对所辖用户的手机、数据卡、上网本/笔记本等终端上网接见的高低行内容进行实时采集和监测 ，中国移动政企分公司采购了1套百卓流量流向分析系统 ，该流量流向分析系统集中部署在中国移动国际信息港公有云上 ，元数据重要来自南方基地公有云、国际信息港IDC、国际信息港CMNet机房、北京三台机房、信息港公有云5个机房出口统一DPI的数据 。本期工程由信息港公有云和信息港IDC提供所需云平台资源和物理服务器 ，所需通用服务器、存储及网络设备由中国移动集采或利旧；规划齐全兼容中国移动公有云资源池和集采的硬件设备 。
解决规划
一、系统概述
本次流量流向分析系统选取Hadoop散布式文件系统(HDFS) ，通过获取统一DPI提供的会话级数据（XDR话单）和统计级数据进行话单关联、合成、分析实现客户流量流向分析 ，流量计费数据采集和展示 ，IDC客户流量分析、流量节造等职能 。
二、系统架构

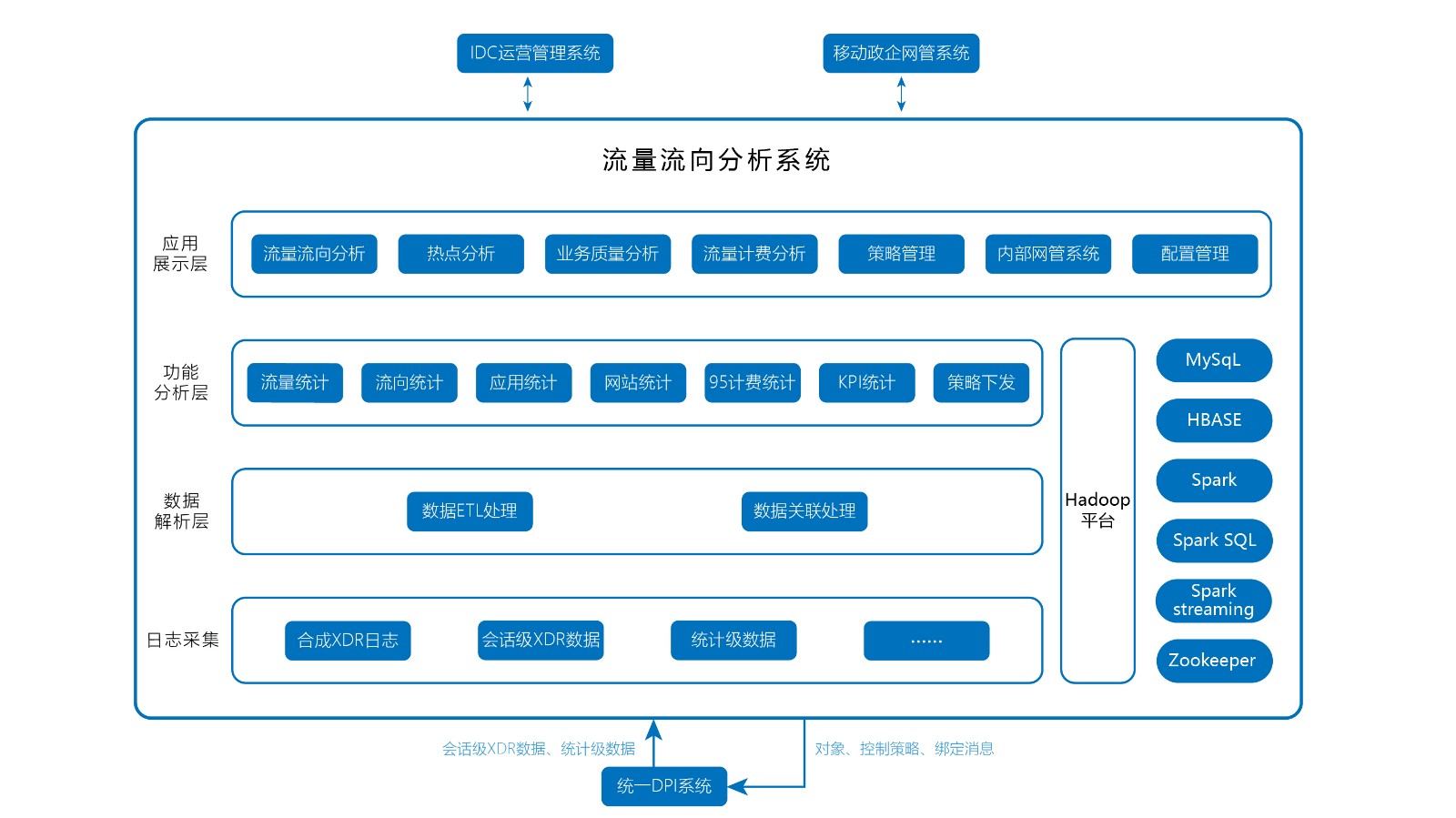

流量流向分析系统架构重要由日志采集系统、数据解析处置�？椤⒅澳芊治瞿？椤⒗谜故灸？榈戎澳苣？樽槌� ，系统软件架构如下图所示：
三、系统职能
1．流量流向分析
刻画流量的运营商起源和区域散布 ，以及各流向内的流量利用组成等；支持排名分析、趋向分析、对比分析、多维分析等 。
流量流向分析业务流量全程可视 ，蕴含区域流向、运营商散布、流量的利用组成等 。
流量流向分析展示方式多样 ，提供GIS地图展示职能 ，支持饼图、柱图、曲线图、表格等方式 ，并支持图表切换 ，统计了局支持导出职能 。
流量流向分析统计对象维度多样 ，蕴含整体、IDC机房、IDC客户、IDCIP、SP等 。
流量流向分析统计功夫粒度支持幼时、天、周、月 。
流量流向分析支持排名分析、趋向分析、对比分析、多维关联分析 ，支持多级钻取查看具体信息职能 。
2. 利用分析
刻画整体流量的利用散布情况 ，蕴含业务大类、业务幼类等 ，以及各利用在各区域的流量组成等；支持排名分析、趋向分析、对比分析、多维分析等 。
针对IDC流量进行利用分析 ，支持利用（大类）和子利用（幼类）的流量统计和接见次数/用户数量统计 。
支持凭据会话级XDR数据和业务流量统计级数据进行分析 。
3. 业务质量分析
业务质量分析重要主张是对网络的机能情况进行检测 ，蕴含响应延长、业务加载延长、沉传次数等 ，并给出机能指标 ，针对网络视频、网页浏览、网络游戏、IM等进行分析 。
4. 热点分析统计
热点分析提供热点网站、热点利用、热点服务器TOPN排名 ，分析内容蕴含流量、点击量、接见用户数等 。并提供热点网站、热点利用的趋向分析 。
5. IDC计费分析
支持针对单个IDC客户实现95计费职能 ，提供95计费详单查问 ，并天生95计费报表 。IDC客户流量明细话单的天生周期可配置（周或者月） ，支持至少保留6个月的流量统计纪录 。
6. 流控职能
流量流向分析系统可天生流量节造战术战术 ，通过向统一DPI设备下发流量治理战术 ，以实现流量、接见节造及带宽保险职能 。
规划优势
1.流量可视化
以可视化的方式出现 ，援手治理人员全面把握网络中各节点、各服务器的流量成分 ，让网络治理、营销工作有据可循 。
2.流量流向分析
实时发现网络中服务器是否存在大量跨区域、跨网流量 ，削减网间结算成本 ，杜绝出入倒挂的景象产生 。
3.热点资源分析
能够有效评估CDN资源的引入是否达到预期的流量本网率指标要求 ，为CDN业务的持续优化提供凭据 。
4.业务质量分析
通过成立质量分析模型 ，监控热点资源、热点ICP及其分发网络的质量状态 ，基于知识库分析质差原因给出改进措施 ，有效保险服务质量 。
5.CDN计费分析
支持针对单个IDC客户实现95计费职能 ，提供95计费详单查问并天生95计费报表 ，大大提高了客户的工作效能 。
