光电复合缆通讯远供解决规划

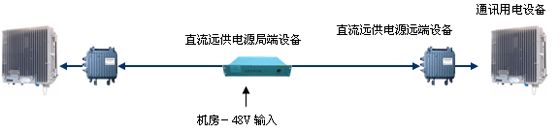

1、点对点方式：

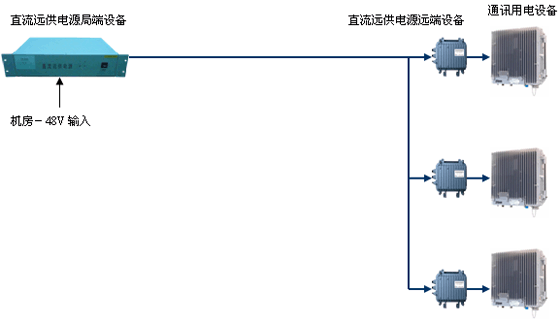

2、集中方式：
3、级联方式：
二、光纤直放站设备直流远程供电解决规划
1、远供电源局端设备：装置在机房的19英寸电源机柜或电源柜左近有渣滓
空间的19英寸机柜内。
2、远供电源远端设备：户表型表壳设计，可直接装置在直放站的固定杆上或
机箱内。
3、复合光缆：在原有光缆的基础上增长两根或多根铜芯电缆，用于传输电源；直放站室内机和远供电源局端与室表直放站和远供电源远端之间使用复合光缆衔接。
4、机房内局端衔接：在机房内相宜的地位，将复合光缆内铜芯电缆和光纤用接线盒分隔，铜芯电缆衔接到远供电源局端设备的输出端，光纤衔接到直放站的室内机。
5、室表远端衔接：复合光缆先进入室表机箱内，用接线盒将铜芯电缆和光纤分隔，铜芯电缆衔接远供电源远端设备的输入端，光纤直接衔接到直放站的光纤接口。
直放站直流远供电源由局端设备和远端设备组成。它能够将机房内不变的电能通过光电复合电缆、双绞线缆或电力线缆超低损耗的输送给直放站或基站设备，为设备提供 24幼时的、不变的、恶劣前提下免守护的供电。解决了装置设备选址难、恶劣前提下设备漏电开关跳闸、电池常须守护、本地停电设备断网等供电问题，成为交钥匙工程的首选产品。
输入过欠压�；ぃ夯�-48V电压高于62V或低于38V时，局端设备终场输出。保障终局端设备的安全靠得住或预防机房电池组放电过量，保障了电池阻的安全使用。
输出过压�；ぃ壕侄松璞甘涑龅缪垢哂贒C380V时，局端设备�；�，终场输出。保障了直放站设备输入电压的靠得住性。
输出过流�；ぃ壕涞缋碌牡缌鞔笥诙疃ㄖ凳�，局端设备�；�，终场输出。预防了电缆过热或败坏，保障了传输电缆的安全靠得住。
对地悬�。壕侄松璞甘涑龆硕源蟮匚藁芈�，当人体碰触到输出端的正极或负极时，由于无法形成回路所以不会对人体造成风险。
故障隔离：点对多点的利用情况时，其中一设备有故障时不会影响到另一设备的正常运行。
故障报警：上述�；ぷ魑耐�，分歧色彩批示灯亮，批示相应故障类型。
远程监控干节点输出：上述�；ぷ魑耐�，干节点关合， 故障信息上传给监控设备。
远供设备重要技术参数
输入电压领域：DC-39V~ -60V 输 出 电 压：DC320v/350v/380v
最大输入电流：24A 输出电流领域：0.09A~2.0A
输入最大职能：800W 最大输出功率：680W
短路�；ぞ鹊缌鳎�2.7A 输出开路 保 护电 流：0.04A
安全模式检测电压：DC60V 风机温控温度：30℃~50℃
输出过压�；さ缪梗�400V �；じ丛Ψ颍�8s
局端设备工作温度领域：-20℃~55℃ 远端设备工作温度领域：-40℃~70℃
三、光电复合光缆的利用：
光电复合光缆能够节约物力财力，若是用户为相识决电源供电平行于信号光缆沉新敷设一条电缆，以管路为例：一条新增缆所增长的资料以及运输用度至少2500元/km以上，多占用一条32/28mm子管直接成本约莫为12000元/km，人为敷设费新增含资料费约莫2500元/km，由此将两根缆复合在一路至少能够节俭17000元/km的综合成本。
1、光缆结构设计：
光缆结构重要以金属或非金属加强型半干式结构为主，缆芯由光纤套管、PVC（或PE）绝缘电缆萦绕加强件SZ绞合而成。凭据利用场所设计成单层铝带铠装护套(GYTA或GYFTA)、单层钢带铠装护套(GYTS或GYFTS)或者直接护套(GYFTY)作管路、架空或者室内桥架施工用，设计成双层护套(GYTA53，GYTY53，GYFTA53)作直埋用；
具体典型结构如下：
管路、架空、直埋型光点复合光缆（图一、图二、图二）

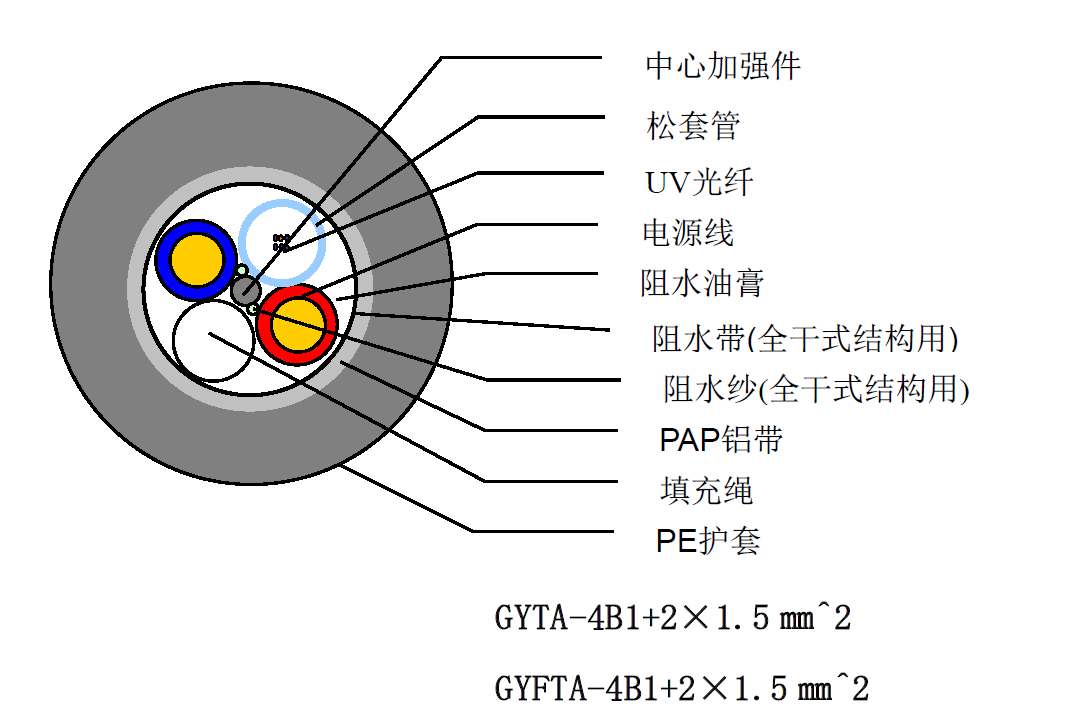

GYTA-4B1+2×1.5㎜^2
GYFTA-4B1+2×1.5㎜^2
图一

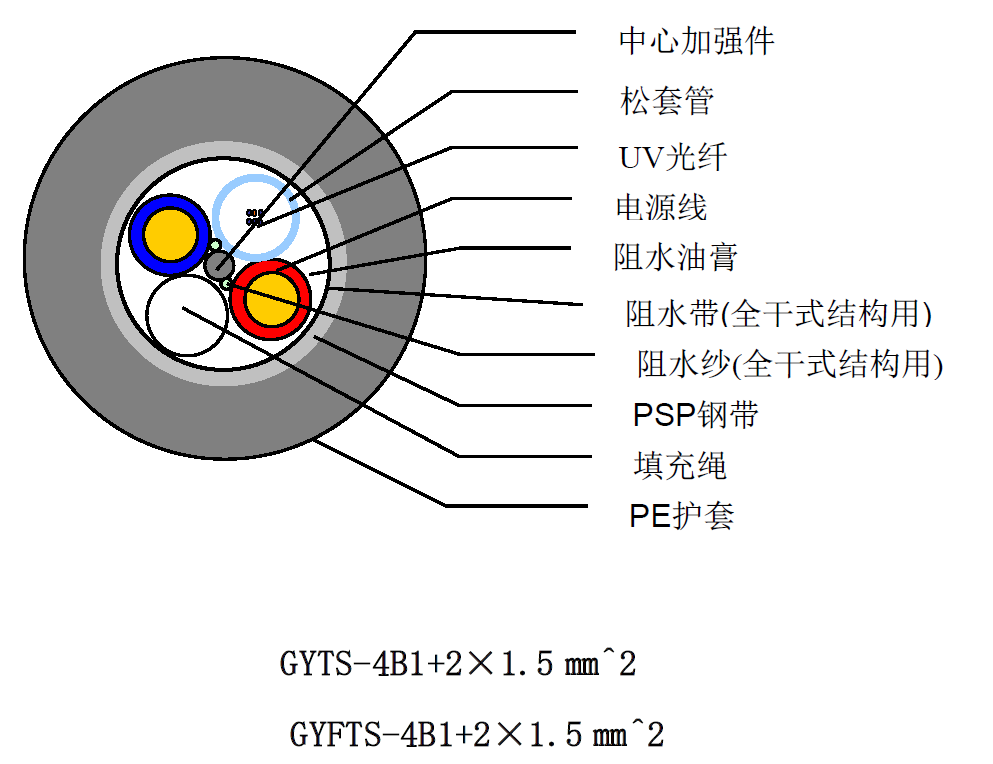

GYTS-4B1+2×1.5㎜^2
GYFTS-4B1+2×1.5㎜^2
图二
直埋型（图三）

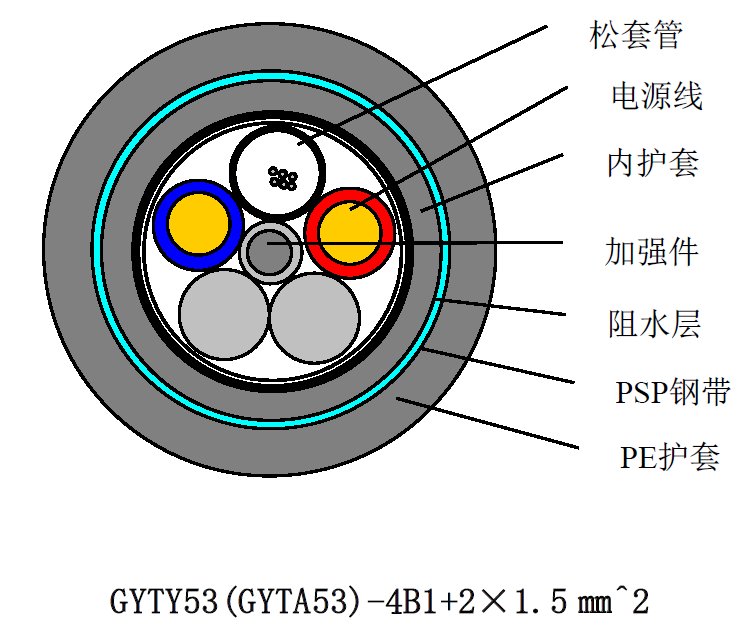

GYTY53(GYTA53)-4B1+2×1.5㎜^2
图三
2、规划设计准则
本钻研将重要面向移动基站、电信机房、移动直放站等远端信号和电力传输，设计蕴含各种类型光纤(G.652B、G.652D、多模62.5/125、多模50/125、以及万兆多模光纤等)和适当规格的PVC绝缘电缆等介质的混合光缆，凭据客户利用前提（参考传输距离、工作电压、工作负载、敷设前提等）设计出上述分歧规格的产品，通过尝试获得详实的尝试数据，并对客户现场短路�；ぁ⒍系绫；ぬ峁┙ㄒ�
四、直流远供电源在通讯行业中的作用
1、降低通讯设备断电功夫: 直流远供电源（也有称之为电源拉远）是直接将机房内不变的-48V电源经远供电源处置以最大效能的方式通过光电复合电缆或电力线直接给远处或接入端的通讯设备供电。不受通讯设备本地（接入端区域）任何停电情况的影响，相对于用电设备的室内机可称为永远性供电。有效杜绝信路通供电断的故障，增长了通讯设备的工作使用率。
2、降低成本：直流远供的供电源头是机房内尺度且稳压的－48V电源，与市电齐全隔离，与大地悬浮不组成回路，无漏电风险，供电独立性强。由于直流远供电源可永远性供电且无漏电风险，所以不用要装置电力部门的电表，漏电�；た�，大体积ＵＰＳ电源和与电力部门的协商施工等，大大削减了固定投入。直流远供电源设备选取电信级元器件，免守护设计，寿命长。没有体积大和受温度限度的蓄电池，也没有侵蚀性强的酸性气体，更不会出现半夜雷雨后漏电开关跳闸而守护人员无法达到现场所闸的情况。大大降低了守护成本和守护难度。
3、便于假装 便于施工 ：直流远供电源由局端设备和远端设备组成。局端设备选取尺度19英寸结构，装置在机房的19英寸电源机柜或电源柜左近有渣滓空间的19英寸机柜内。远端设备选取室表IP65级别表壳设计，表形尺寸�。�20cm*13cm*13cm），沉量轻（１kg）。装置在室表通讯设备左近，极度便于假装。设备供电不依赖于本地市电，表形轻巧，无附加设备和施工，接线单一，不受地理环境限度，便于施工和选址。
4、提高用电安全：直流远供系统选取对地悬浮技术设计，输出电压与大地不组成回路，无漏电流产生，保障用户利益，单极对人身无中伤。选取直流电压方式传输，易于节造，故障�；ぷ魑�，故障率低。
5、耽搁通讯设备寿命：直流远供电源不受本地市电复杂的负荷变动，昼夜变动，电站多样化而产生电压过高或过低；不受本地大型设备开启和关关时而产生滋扰、谐波、闪变和浪涌；杜绝本地复杂电力网络中的直接雷和感应雷败坏通讯设备。直流远程供电网络干净单一，供电电压不变，耽搁通讯设备寿命。
五、沉合闸漏电开关拥有的职能
短路�；ぃ合呗凡搪�，若是持续0.5秒，会引起线路销毁。若是在0.1秒内能迅快堵截电源，能够预防变乱产生。沉合闸漏电开关在电流大于额定电流的5倍(50安以上)时，沉合闸漏电开关在0.03秒内断开, 比通常的空气开关或保险丝快10倍以上。保障设备的安全性。
漏电�；ぃ合呗凡�15～30毫安的漏电某人身触电时，沉合闸漏电开关在0.03秒内断开，保障了人身安全。
过流�；ぃ喝羰窍呗犯汉晒�，电线严沉发热，很可能引发火警。当电流大于额定电流1.1倍(11安培)时，沉合闸漏电开关将监测此电流的持续功夫和大��；若是持续功夫超过10秒，或期间大于50安，沉合闸漏电开关即断开执行�；�。
过压�；ぃ旱缪固�，容易使设备烧坏，供电电压高于270伏时，沉合闸漏电开关断开。电压降回正常后，沉合闸漏电开关自动合闸通电。
欠压�；ぃ旱缪固吖倘晃Ｏ�，电压过低也容易引动怒警，供电电压低于100伏时，沉合闸漏电开关断开。电压回升正常后沉合闸漏电开关自动合闸通电。
合闸前检测：沉合闸漏电开关在合闸前对线路进行检测，若是线路存在短路或严沉漏电的情况时，将关闭合闸并报警；用户如不实时建理，故障未经排除，则无法合闸通电。
自动沉合闸：线路产生瞬间冲击(如雷电、插座跳火等)而可能有危险时，沉合闸漏电开关当即断开；冲击过后，若是线路依然是安全的，沉合闸漏电开关会自动沉新合闸通电。陆续沉合闸3次（功夫距离别离为30秒、0.5幼时、1幼时）后，沉合闸漏电开关将断开并报警。“自动沉合闸”是沉合闸漏电开关增设的职能，削减了人为合闸，保障用电的陆续性，提高了运行率，使用户越发方便。
故障报警：上述�；ざ峡耐�，分歧红色批示灯亮，批示相应的故障类型。
远程监控：沉合闸漏电开关内部有一个RS-232通讯接口，必要时，可表接供其它设备进行现场数据采集或监控。
在线批改参数及软件升级：可凭据使用的情况分歧，或用户的要求，不用撤卸产品，现场在线批改参数或升级软件，以满足分歧使用的要求。
10A自动沉合闸漏电�；た卦诙搪坊蚵┑绲那榭鱿�，能在0.03秒内迅快堵截电源，能够预防变乱产生, 保障了财富与人身安全，比通常的空气开关或保险丝快10倍以上。具佑装合闸前检测”职能，保障了线路存在短路或严沉漏电的情况时，不允许合闸，在变乱产生前阻止了变乱的产生。其拥有的自动沉合闸职能，能够保障了供电的陆续性�？煽矸旱乩糜诟骼嗷肪诚碌牟患涠瞎┑绲某∷蛴玫绶阑鸢踩蟾叩某∷�，如通讯基站、通讯分接点互换机、安全防火要求较高的场所等。
